自动驾驶-M2 感知与 BEV-2.1 CARLA 多相机数据采集-验证 3D 标注（2）
一、验证
check_frame.py
#!/usr/bin/env python3
"""
2.1 采集结果自检：把一帧数据"画出来"
用法:
python check_frame.py ./dataset/scene_0000 --frame 30
输出（存在 scene 目录下的 _check/ 里）:
bev_000030.png 鸟瞰图：激光点 + 3D 框（俯视），自车在中心
front_000030.png 前视图：把 3D 框的 8 个角点投影到 CAM_FRONT 图像上
并在终端打印本场景各类别的框数量。
看什么:
① 鸟瞰图里，每个框里应该有一团激光点 → 坐标系、平移、朝向都对
② 前视图里，框应该套住画面里的车/人 → 内参、外参、投影都对
③ 类别统计里 pedestrian、bicycle 不应为 0 → 采集配置没漏
"""
import argparse
import json
import math
import os
from collections import Counter
import numpy as np
import matplotlib
matplotlib.use("Agg")
import matplotlib.pyplot as plt
from PIL import Image, ImageDraw
COLORS = {"car": "#38bdf8", "pedestrian": "#f87171",
"bicycle": "#4ade80", "motorcycle": "#fbbf24"}
LIDAR_Z = 2.5 # 与采集脚本 LIDAR_CFG["z"] 一致
def box_corners(center, size, yaw):
"""3D 框 → 8 个角点（自车系，CARLA 约定：x 前、y 右、z 上）"""
l, w, h = size
xs = np.array([1, 1, -1, -1, 1, 1, -1, -1]) * l / 2
ys = np.array([1, -1, -1, 1, 1, -1, -1, 1]) * w / 2
zs = np.array([1, 1, 1, 1, -1, -1, -1, -1]) * h / 2
c, s = math.cos(yaw), math.sin(yaw)
x = xs * c - ys * s + center[0]
y = xs * s + ys * c + center[1]
z = zs + center[2]
return np.stack([x, y, z], 1)
def ego_to_pixel(pts, cam):
"""
自车系点 → 像素坐标。这是手撕第 4 题的 CARLA 版本：
1) 减去相机安装位置，再绕 z 轴转 -yaw → 相机系（仍是 x 前 y 右 z 上）
2) 换成针孔模型的轴：X=右=y, Y=下=-z, Z=前=x
3) u = f·X/Z + cx, v = f·Y/Z + cy
"""
t = np.array(cam["translation"])
a = -math.radians(cam["rotation_yaw_deg"])
d = pts - t
xc = d[:, 0] * math.cos(a) - d[:, 1] * math.sin(a)
yc = d[:, 0] * math.sin(a) + d[:, 1] * math.cos(a)
zc = d[:, 2]
K = np.array(cam["intrinsic"])
X, Y, Z = yc, -zc, xc
u = K[0, 0] * X / np.clip(Z, 1e-6, None) + K[0, 2]
v = K[1, 1] * Y / np.clip(Z, 1e-6, None) + K[1, 2]
return np.stack([u, v], 1), Z
def draw_bev(pts, boxes, rng, out):
fig, ax = plt.subplots(figsize=(7, 7), facecolor="#0d1117")
ax.set_facecolor("#0d1117")
m = (np.abs(pts[:, 0]) < rng) & (np.abs(pts[:, 1]) < rng)
# 横轴 = y（右为正），纵轴 = x（前为正），和你坐在车里看到的方向一致
ax.scatter(pts[m, 1], pts[m, 0], s=0.3, c=pts[m, 2], cmap="viridis", vmin=-0.5, vmax=3)
for b in boxes:
cs = box_corners(b["center"], b["size"], b["yaw"])[:4]
poly = np.vstack([cs, cs[:1]])
col = COLORS.get(b["category"], "w")
ax.plot(poly[:, 1], poly[:, 0], color=col, lw=1.4)
# 车头方向线：从中心指向前沿中点
front = (cs[0] + cs[1]) / 2
ax.plot([b["center"][1], front[1]], [b["center"][0], front[0]], color=col, lw=1)
ax.add_patch(plt.Rectangle((-1, -2.3), 2, 4.6, color="w")) # 自车
ax.set_xlim(-rng, rng); ax.set_ylim(-rng, rng); ax.set_aspect("equal")
ax.tick_params(colors="#9aabbc")
ax.set_xlabel("y (m, right +)", color="#9aabbc"); ax.set_ylabel("x (m, forward +)", color="#9aabbc")
for k, c in COLORS.items():
ax.plot([], [], color=c, label=k)
ax.legend(loc="upper right", facecolor="#161e2b", labelcolor="w", fontsize=8)
fig.savefig(out, dpi=110, bbox_inches="tight"); plt.close(fig)
def draw_front(img_path, cam, boxes, out):
im = Image.open(img_path).convert("RGB")
dr = ImageDraw.Draw(im)
edges = [(0, 1), (1, 2), (2, 3), (3, 0), (4, 5), (5, 6), (6, 7), (7, 4),
(0, 4), (1, 5), (2, 6), (3, 7)]
n = 0
for b in boxes:
uv, depth = ego_to_pixel(box_corners(b["center"], b["size"], b["yaw"]), cam)
if (depth < 0.5).any(): # 有角点在相机背后，跳过
continue
if (uv[:, 0].max() < 0 or uv[:, 0].min() > im.width or
uv[:, 1].max() < 0 or uv[:, 1].min() > im.height):
continue
col = COLORS.get(b["category"], "#ffffff")
for i, j in edges:
dr.line([tuple(uv[i]), tuple(uv[j])], fill=col, width=2)
n += 1
im.save(out)
return n
def main():
ap = argparse.ArgumentParser()
ap.add_argument("scene_dir")
ap.add_argument("--frame", type=int, default=0)
ap.add_argument("--cam", default="CAM_FRONT")
args = ap.parse_args()
meta = json.load(open(os.path.join(args.scene_dir, "frames.json")))
calib = json.load(open(os.path.join(args.scene_dir, "calib.json")))
fr = meta["frames"][args.frame]
tag = f"{args.frame:06d}"
pts = np.fromfile(os.path.join(args.scene_dir, "LIDAR_TOP", f"{tag}.bin"),
dtype=np.float32).reshape(-1, 4)[:, :3].copy()
pts[:, 2] += LIDAR_Z # 雷达系 → 自车系（与采集脚本相同的对齐）
out_dir = os.path.join(args.scene_dir, "_check"); os.makedirs(out_dir, exist_ok=True)
draw_bev(pts, fr["boxes"], meta.get("pc_range", 51.2), os.path.join(out_dir, f"bev_{tag}.png"))
n_drawn = draw_front(os.path.join(args.scene_dir, args.cam, f"{tag}.jpg"),
calib["cameras"][args.cam], fr["boxes"],
os.path.join(out_dir, f"{args.cam.lower()}_{tag}.png"))
cnt = Counter(b["category"] for f in meta["frames"] for b in f["boxes"])
print(f"第 {args.frame} 帧：{len(fr['boxes'])} 个框，其中 {n_drawn} 个落在 {args.cam} 画面内")
print("整个场景各类别框数：", dict(cnt))
for k in ("pedestrian", "bicycle", "motorcycle"):
if cnt.get(k, 0) == 0:
print(f" ⚠ {k} 为 0：检查是否生成了这类目标（行人需要 --walkers）")
pts_in = [b["num_lidar_pts"] for b in fr["boxes"]]
if pts_in:
print(f"每个框内激光点数：最少 {min(pts_in)}，中位数 {int(np.median(pts_in))}")
print(f"图片已保存到 {out_dir}")
if __name__ == "__main__":
main()执行结果：
(ad) leoking@leoking-desktop:~/carla/work/courses/M2$ python check_frame.py ./dataset/scene_0000 --frame 9
第 9 帧：2 个框，其中 1 个落在 CAM_FRONT 画面内
整个场景各类别框数： {'car': 83}
⚠ pedestrian 为 0：检查是否生成了这类目标（行人需要 --walkers）
⚠ bicycle 为 0：检查是否生成了这类目标（行人需要 --walkers）
⚠ motorcycle 为 0：检查是否生成了这类目标（行人需要 --walkers）
每个框内激光点数：最少 45，中位数 49
图片已保存到 ./dataset/scene_0000/_check
解读

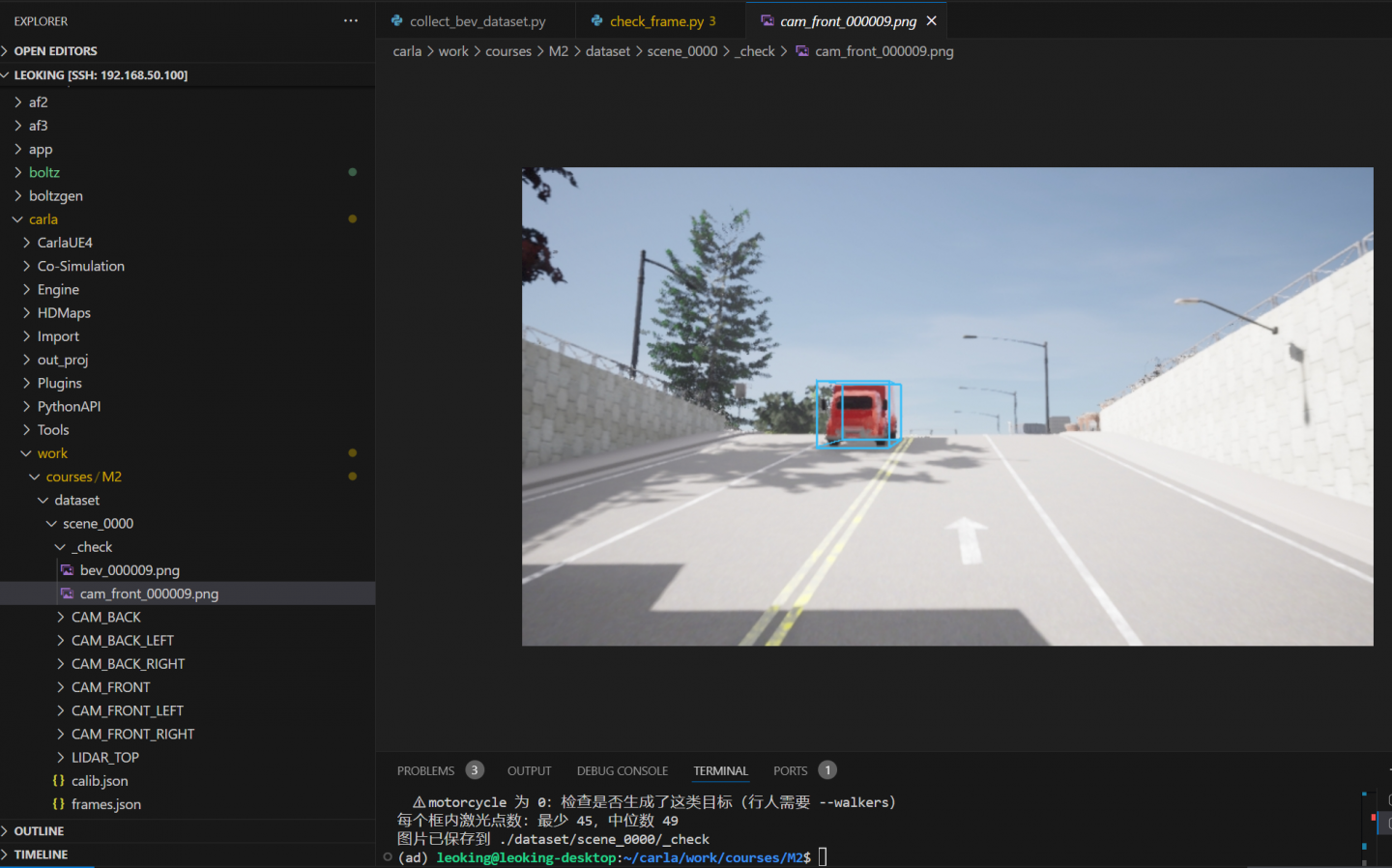

这次结果是对的，2.1 最关键的一步已经通过了：前视图里蓝框套住了红卡车，鸟瞰图里两个框里都有激光点。 这说明坐标变换、内参、外参、投影全都对。

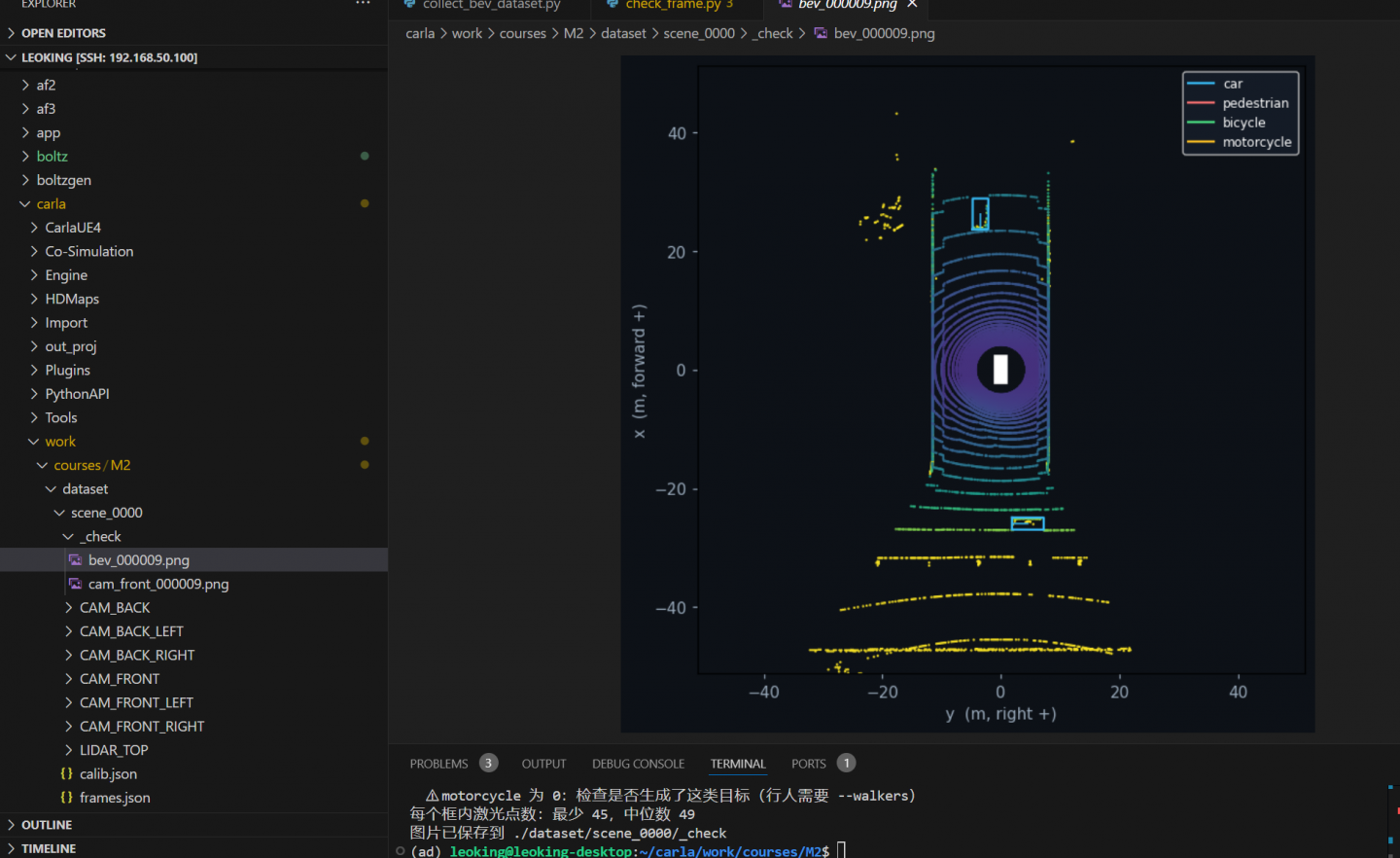

怎么读这张鸟瞰图
- 中间的白块是自车，周围一圈圈同心圆是激光打在地面上的点。
- 左右两条竖直的点线（y ≈ ±10，从 x=-20 一直到 35）是下沉路两侧的墙，和你看到的前视、后视图片完全对得上。
- 前方的框（x≈27，y≈-4，略偏左）就是红卡车，前视图里它也在画面中间略偏左，两张图互相印证。
- 后方的框（x≈-26，y≈+5）是后面的一辆车，前视相机看不到，所以终端里写的是"2 个框，其中 1 个落在 CAM_FRONT 画面内"。
- 每个框里有 45–49 个激光点，远高于 5 个的门槛，标注质量很好。
前视图里框比卡车略宽一点，是正常的。 你这一段是上坡路，卡车和自车的俯仰角不一样，而我们的框只记录了水平朝向（yaw），没记俯仰。BEV 训练只关心水平面，nuScenes 的标注也是这样，所以可以接受。
为什么只有 car
日志里明明生成了 11 个行人，但一个都没被标进去，原因有两个：
- 它们被撒在全图各处。 Town03 很大，11 个人落到你周围 51.2 米内的概率很低。
- 你这一段两侧都是墙。 就算墙外有人，激光也打不到，会被"框内少于 5 个点不标"这条规则过滤掉。
自行车和摩托车同理：40 辆 NPC 是全图随机放的，两轮车本来就少，放在你附近的更少。
修正：v3 版本
我又改了 collect_bev_dataset.py，有三处变化：
- NPC 从主车附近的出生点往外放，车流会集中在你周围，每帧框数会明显增加。
- 25% 的 NPC 是两轮车，自行车和摩托车都会有样本。
- 行人只在主车周围 60 米内生成。
两个比例都在文件开头，TWO_WHEEL_RATIO 和 WALKER_RADIUS，可以自己调。
推荐用密集城区再采一次：
python collect_bev_dataset.py --scenes 1 --frames 50 --npc 60 --walkers 40 --towns Town10HD --out ./dataset_v3
python check_frame.py ./dataset_v3/scene_0000 --frame 20预期结果：
- 每帧应该有 5–10 个框。
- 终端里的类别统计应该出现 pedestrian、bicycle、motorcycle，不再全是 car。

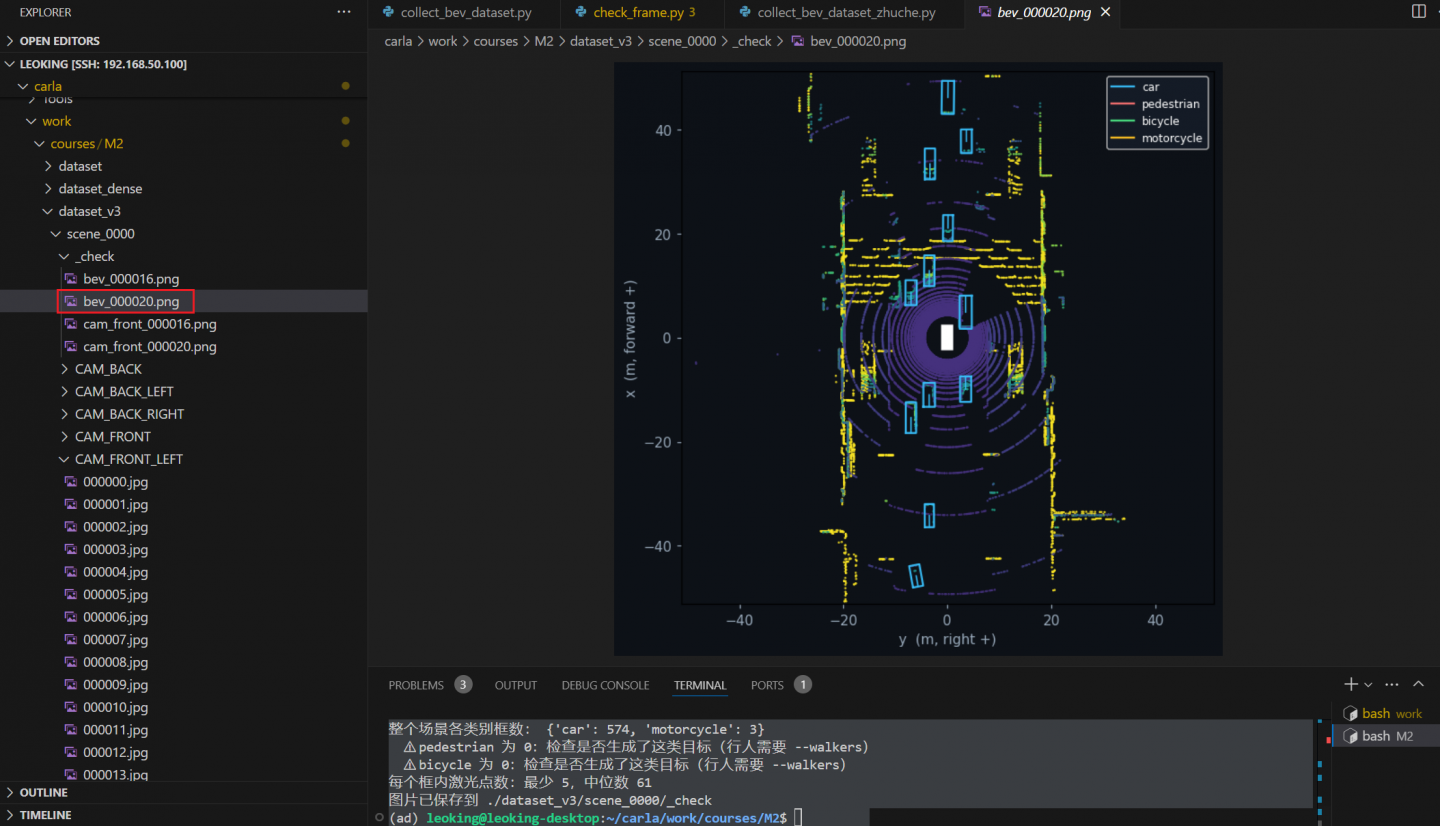

- 鸟瞰图里能看到红色（行人）、绿色（自行车）、黄色（摩托）的框。
我这边没有 CARLA，v3 只做了语法检查。跑的时候如果报错，或者某一类还是 0，把终端输出贴给我。
顺带一提
VS Code 标签页上 check_frame.py 3 的那个 "3" 是编辑器的代码风格提示（比如 import 顺序），不是错误，脚本已经正常跑完了，不用管。
你现在可以写进学习笔记的一条
同一个 Town03 下沉路场景，NPC 全图随机撒时每帧平均 1.7 个框，而且只有 car 一类；改成从主车附近往外放、并单独给两轮车配比例后，每帧变成 [你跑出的数字] 个框，四个类别都有样本。
结论：仿真采集的数据分布是你自己设计出来的，不设计就会严重偏斜。 量产数据闭环里的"场景挖掘"解决的也是同一个问题（5.2 节）。
从主车附近往外放
collect_bev_dataset.py
#!/usr/bin/env python3
# -*- coding: utf-8 -*-
"""
CARLA BEV 训练数据集采集
产出: 6 路环视图像 + 激光雷达点云 + 3D 框真值 + 标定 + 自车位姿
用法:
# 单场景快速验证
python collect_bev_dataset.py --scenes 1 --frames 50 --out ./dataset
# 批量多场景采集
python collect_bev_dataset.py --scenes 10 --frames 200 --out ./dataset
v2 修正（2026-10）：
1. 类别改用蓝图 base_type 属性判断（原版会把 vehicle.bh.crossbike 标成 car）
2. 新增行人生成 --walkers（原版 pedestrian 类别永远为空）
v3：
3. NPC 从主车附近的出生点往外放，并按 25% 比例混入自行车/摩托
4. 行人只在主车周围 60 m 内生成
"""
import argparse
import json
import math
import os
import queue
import random
import numpy as np
import carla
# ==================== 配置 ====================
IMG_W, IMG_H = 800, 450
FPS = 10
# BEV 感知范围（与训练配置保持一致，见本节说明）
PC_RANGE = 51.2
# 6 路环视布局（对齐 nuScenes 惯例）
CAMERA_RIG = {
"CAM_FRONT": {"x": 1.5, "y": 0.0, "z": 2.4, "yaw": 0, "fov": 70},
"CAM_FRONT_LEFT": {"x": 1.3, "y": -0.5, "z": 2.4, "yaw": -55, "fov": 70},
"CAM_FRONT_RIGHT": {"x": 1.3, "y": 0.5, "z": 2.4, "yaw": 55, "fov": 70},
"CAM_BACK": {"x": -1.5, "y": 0.0, "z": 2.4, "yaw": 180, "fov": 110},
"CAM_BACK_LEFT": {"x": -1.0, "y": -0.5, "z": 2.4, "yaw": -110, "fov": 70},
"CAM_BACK_RIGHT": {"x": -1.0, "y": 0.5, "z": 2.4, "yaw": 110, "fov": 70},
}
LIDAR_CFG = {"x": 0.0, "y": 0.0, "z": 2.5}
# 训练类别：car / pedestrian / bicycle / motorcycle
# [修正] 原版用蓝图名前缀判断，"vehicle.bicycle" 在 CARLA 里并不存在，
# vehicle.bh.crossbike 会被误标成 car。0.9.14 起每个车辆蓝图都带 base_type 属性
# （car / truck / van / bus / motorcycle / bicycle），直接用它最可靠。
BASE_TYPE_MAP = {"motorcycle": "motorcycle", "bicycle": "bicycle"} # 其余（car/truck/van/bus）都归 car
DEFAULT_CATEGORY = "car"
# [v3] 让目标集中在主车附近，并保证各类别都有样本
TWO_WHEEL_RATIO = 0.25 # NPC 里两轮车（自行车+摩托）的比例
WALKER_RADIUS = 60.0 # 行人只在主车周围多少米内生成
# 多样性配置：不同场景用不同天气
WEATHER_PRESETS = [
"ClearNoon", "CloudyNoon", "WetNoon",
"HardRainNoon", "ClearSunset", "WetSunset",
]
def classify_actor(actor):
"""CARLA actor → 训练类别"""
if actor.type_id.startswith("walker."):
return "pedestrian"
base = actor.attributes.get("base_type", "")
return BASE_TYPE_MAP.get(base, DEFAULT_CATEGORY)
def build_intrinsic(width, height, fov_deg):
"""内参矩阵（公式见 1.4 节）"""
f = width / (2.0 * math.tan(math.radians(fov_deg) / 2.0))
return [[f, 0.0, width / 2.0],
[0.0, f, height / 2.0],
[0.0, 0.0, 1.0]]
class BEVDataCollector:
def __init__(self, host="localhost", port=2000):
self.client = carla.Client(host, port)
self.client.set_timeout(20.0)
self.actors = []
self.walker_ctrls = [] # 行人 AI 控制器（清理时要先 stop 再销毁）
self.sensors = {}
self.queues = {}
self._orig = None
# ---------------- 场景初始化 ----------------
def setup_scene(self, town=None, weather=None, n_npc=40, n_walkers=30):
if town:
print(f" 加载地图 {town} ...")
self.world = self.client.load_world(town)
else:
self.world = self.client.get_world()
# 天气（增加数据多样性）
if weather:
self.world.set_weather(getattr(carla.WeatherParameters, weather))
# 同步模式（1.2 节讲过，采数据必须开）
self._orig = self.world.get_settings()
s = self.world.get_settings()
s.synchronous_mode = True
s.fixed_delta_seconds = 1.0 / FPS
self.world.apply_settings(s)
self.tm = self.client.get_trafficmanager(8000)
self.tm.set_synchronous_mode(True)
bp_lib = self.world.get_blueprint_library()
# --- 主车 ---
v_bp = bp_lib.filter("vehicle.tesla.model3")[0]
v_bp.set_attribute("role_name", "ego")
spawns = self.world.get_map().get_spawn_points()
random.shuffle(spawns)
self.ego = None
for sp in spawns:
self.ego = self.world.try_spawn_actor(v_bp, sp)
if self.ego:
break
if self.ego is None:
raise RuntimeError("无法生成主车")
# 记下出生点：同步模式下刚生成的 actor 在第一次 tick 前 get_location() 还是原点
self.ego_loc = sp.location
self.actors.append(self.ego)
self.ego.set_autopilot(True, self.tm.get_port())
# --- 相机 ---
for name, cfg in CAMERA_RIG.items():
bp = bp_lib.find("sensor.camera.rgb")
bp.set_attribute("image_size_x", str(IMG_W))
bp.set_attribute("image_size_y", str(IMG_H))
bp.set_attribute("fov", str(cfg["fov"]))
bp.set_attribute("sensor_tick", "0.0")
tf = carla.Transform(
carla.Location(x=cfg["x"], y=cfg["y"], z=cfg["z"]),
carla.Rotation(yaw=cfg["yaw"]))
cam = self.world.spawn_actor(bp, tf, attach_to=self.ego)
q = queue.Queue()
cam.listen(q.put)
self.sensors[name] = cam
self.queues[name] = q
self.actors.append(cam)
# --- 激光雷达 ---
l_bp = bp_lib.find("sensor.lidar.ray_cast")
l_bp.set_attribute("channels", "32")
l_bp.set_attribute("range", str(PC_RANGE + 10))
l_bp.set_attribute("points_per_second", "400000")
l_bp.set_attribute("rotation_frequency", str(FPS))
l_bp.set_attribute("upper_fov", "10")
l_bp.set_attribute("lower_fov", "-30")
l_bp.set_attribute("sensor_tick", "0.0")
l_tf = carla.Transform(carla.Location(
x=LIDAR_CFG["x"], y=LIDAR_CFG["y"], z=LIDAR_CFG["z"]))
self.lidar = self.world.spawn_actor(l_bp, l_tf, attach_to=self.ego)
self.lidar_queue = queue.Queue()
self.lidar.listen(self.lidar_queue.put)
self.actors.append(self.lidar)
# --- NPC 车流 ---
self._spawn_npc(n_npc)
# --- 行人 ---
# [修正] 原版只生成车辆，pedestrian 类别永远是 0 个框
self._spawn_walkers(n_walkers)
def _spawn_npc(self, n):
bp_lib = self.world.get_blueprint_library()
vehicles = list(bp_lib.filter("vehicle.*"))
# [v3] 两轮车单独成池，按 TWO_WHEEL_RATIO 的比例抽，保证 bicycle / motorcycle 有样本
two_wheel = [b for b in vehicles if b.has_attribute("base_type") and
b.get_attribute("base_type").as_str() in ("bicycle", "motorcycle")]
two_ids = {b.id for b in two_wheel}
four_wheel = [b for b in vehicles if b.id not in two_ids]
spawns = self.world.get_map().get_spawn_points()
# [v3] 按离主车的距离排序，从近往远放车：车流集中在主车周围，每帧框数明显增加
spawns.sort(key=lambda sp: sp.location.distance(self.ego_loc))
cnt = 0
for sp in spawns:
if cnt >= n:
break
pool = two_wheel if (two_wheel and random.random() < TWO_WHEEL_RATIO) else four_wheel
npc = self.world.try_spawn_actor(random.choice(pool), sp)
if npc:
npc.set_autopilot(True, self.tm.get_port())
self.actors.append(npc)
cnt += 1
print(f" 生成 {cnt} 辆 NPC")
def _spawn_walkers(self, n):
"""生成行人 + AI 控制器（写法与 CARLA 自带 generate_traffic.py 一致）"""
bp_lib = self.world.get_blueprint_library()
walker_bps = bp_lib.filter("walker.pedestrian.*")
ctrl_bp = bp_lib.find("controller.ai.walker")
batch = []
# [v3] 只在主车周围 WALKER_RADIUS 米内放行人（全图随机撒的话几乎都在感知范围外）
locs, tries = [], 0
while len(locs) < n and tries < n * 100:
tries += 1
loc = self.world.get_random_location_from_navigation()
if loc is not None and loc.distance(self.ego_loc) < WALKER_RADIUS:
locs.append(loc)
for loc in locs:
bp = random.choice(walker_bps)
if bp.has_attribute("is_invincible"):
bp.set_attribute("is_invincible", "false")
batch.append(carla.command.SpawnActor(bp, carla.Transform(loc)))
res = self.client.apply_batch_sync(batch, True)
walker_ids = [r.actor_id for r in res if not r.error]
# 每个行人挂一个 AI 控制器
batch = [carla.command.SpawnActor(ctrl_bp, carla.Transform(), wid)
for wid in walker_ids]
res = self.client.apply_batch_sync(batch, True)
ctrl_ids = [r.actor_id for r in res if not r.error]
self.world.tick() # 同步模式下控制器要先 tick 一次才能 start
for cid in ctrl_ids:
c = self.world.get_actor(cid)
c.start()
c.go_to_location(self.world.get_random_location_from_navigation())
c.set_max_speed(1.0 + random.random()) # 1~2 m/s
self.walker_ctrls.append(c)
self.actors += [self.world.get_actor(i) for i in walker_ids]
print(f" 生成 {len(walker_ids)} 个行人")
# ---------------- 真值提取（本节核心） ----------------
def extract_boxes(self, lidar_points_ego):
"""
提取当前帧所有可见目标的 3D 框（自车坐标系）
返回格式（每个框）:
center : [x, y, z] 自车系下的框中心
size : [l, w, h] 长宽高（注意是全尺寸，不是半尺寸）
yaw : float 朝向（弧度，自车系）
category, num_lidar_pts, distance
"""
ego_tf = self.ego.get_transform()
# 世界 → 自车 的逆变换矩阵
world2ego = np.array(ego_tf.get_inverse_matrix())
boxes = []
candidates = list(self.world.get_actors().filter("vehicle.*"))
candidates += list(self.world.get_actors().filter("walker.*"))
for actor in candidates:
# 排除自车（易漏，见本节说明）
if actor.id == self.ego.id:
continue
bbox = actor.bounding_box
actor_tf = actor.get_transform()
# 框中心：局部偏移 → 世界系
center_world = actor_tf.transform(bbox.location)
p = np.array([center_world.x, center_world.y, center_world.z, 1.0])
# 世界系 → 自车系
p_ego = world2ego @ p
x, y, z = float(p_ego[0]), float(p_ego[1]), float(p_ego[2])
# --- 过滤规则 ①: 超出 BEV 范围 ---
if abs(x) > PC_RANGE or abs(y) > PC_RANGE:
continue
# 朝向：相对自车的 yaw
yaw = math.radians(actor_tf.rotation.yaw - ego_tf.rotation.yaw)
# 归一化到 [-pi, pi]
yaw = math.atan2(math.sin(yaw), math.cos(yaw))
# --- 过滤规则 ③: 激光雷达点数（间接判断遮挡）---
n_pts = self._count_points_in_box(
lidar_points_ego, (x, y, z),
(bbox.extent.x, bbox.extent.y, bbox.extent.z), yaw)
if n_pts < 5:
continue
boxes.append({
"category": classify_actor(actor),
"center": [round(x, 3), round(y, 3), round(z, 3)],
# extent 是半尺寸，×2 得全尺寸（易错点）
"size": [round(bbox.extent.x * 2, 3),
round(bbox.extent.y * 2, 3),
round(bbox.extent.z * 2, 3)],
"yaw": round(yaw, 4),
"num_lidar_pts": int(n_pts),
"distance": round(math.sqrt(x*x + y*y), 2),
"actor_id": int(actor.id), # 跨帧跟踪用
})
return boxes
@staticmethod
def _count_points_in_box(pts, center, half_size, yaw):
"""
统计落在 3D 框内的激光点数量
做法：把点云转到框的局部坐标系，再做轴对齐判断（简单可靠）
"""
if pts is None or len(pts) == 0:
return 0
cx, cy, cz = center
hx, hy, hz = half_size
# 粗筛：先用外接球快速排除大部分点（性能优化）
r = math.sqrt(hx*hx + hy*hy + hz*hz) + 0.5
d = pts[:, :3] - np.array([cx, cy, cz])
near = np.sum(d * d, axis=1) < r * r
if not np.any(near):
return 0
d = d[near]
# 反向旋转到框的局部系
c, s = math.cos(-yaw), math.sin(-yaw)
lx = d[:, 0] * c - d[:, 1] * s
ly = d[:, 0] * s + d[:, 1] * c
lz = d[:, 2]
inside = ((np.abs(lx) <= hx) &
(np.abs(ly) <= hy) &
(np.abs(lz) <= hz))
return int(np.sum(inside))
# ---------------- 标定导出 ----------------
def export_calib(self):
"""导出内参与外参（一个场景内固定）"""
calib = {"cameras": {}, "lidar": {}}
for name, cfg in CAMERA_RIG.items():
calib["cameras"][name] = {
"intrinsic": build_intrinsic(IMG_W, IMG_H, cfg["fov"]),
# 外参：相机相对自车的位姿
"translation": [cfg["x"], cfg["y"], cfg["z"]],
"rotation_yaw_deg": cfg["yaw"],
"fov": cfg["fov"],
"image_size": [IMG_W, IMG_H],
}
calib["lidar"] = {
"translation": [LIDAR_CFG["x"], LIDAR_CFG["y"], LIDAR_CFG["z"]],
"rotation_yaw_deg": 0.0,
}
return calib
# ---------------- 采集主循环 ----------------
def collect(self, scene_dir, n_frames, warmup=20):
os.makedirs(scene_dir, exist_ok=True)
for name in CAMERA_RIG:
os.makedirs(os.path.join(scene_dir, name), exist_ok=True)
os.makedirs(os.path.join(scene_dir, "LIDAR_TOP"), exist_ok=True)
# 标定单独存
with open(os.path.join(scene_dir, "calib.json"), "w") as f:
json.dump(self.export_calib(), f, indent=2)
# 预热（丢弃，让物理和车流稳定）
for _ in range(warmup):
self.world.tick()
for q in self.queues.values():
q.get(timeout=10)
self.lidar_queue.get(timeout=10)
frames_meta = []
for i in range(n_frames):
frame_id = self.world.tick()
# 取本帧所有传感器数据（帧号校验，见 1.2 节）
images = {n: self._take(q, frame_id)
for n, q in self.queues.items()}
pcd = self._take(self.lidar_queue, frame_id)
# --- 存图像 ---
for name, img in images.items():
img.save_to_disk(os.path.join(scene_dir, name, f"{i:06d}.jpg"))
# --- 存点云（裸 float32，np.fromfile 可读）---
pts = np.frombuffer(pcd.raw_data, dtype=np.float32).reshape(-1, 4)
pts.tofile(os.path.join(scene_dir, "LIDAR_TOP", f"{i:06d}.bin"))
# --- 提取 3D 框真值 ---
# 注意：点云在雷达系，框在自车系，做个平移对齐
pts_ego = pts[:, :3].copy()
pts_ego[:, 2] += LIDAR_CFG["z"]
boxes = self.extract_boxes(pts_ego)
# --- 自车位姿 ---
tf = self.ego.get_transform()
vel = self.ego.get_velocity()
frames_meta.append({
"index": i,
"carla_frame": int(frame_id),
"timestamp": round(i / FPS, 4),
"ego_pose": {
"translation": [round(tf.location.x, 3),
round(tf.location.y, 3),
round(tf.location.z, 3)],
"rotation": [round(tf.rotation.roll, 3),
round(tf.rotation.pitch, 3),
round(tf.rotation.yaw, 3)],
},
"ego_speed": round(3.6 * math.sqrt(
vel.x**2 + vel.y**2 + vel.z**2), 2),
"num_lidar_points": int(pts.shape[0]),
"boxes": boxes,
})
if (i + 1) % 25 == 0:
avg = np.mean([len(f["boxes"]) for f in frames_meta])
print(f" {i+1}/{n_frames} 帧, 平均每帧 {avg:.1f} 个框")
with open(os.path.join(scene_dir, "frames.json"), "w") as f:
json.dump({"fps": FPS, "pc_range": PC_RANGE,
"frames": frames_meta}, f)
total_boxes = sum(len(f["boxes"]) for f in frames_meta)
return {"n_frames": n_frames, "n_boxes": total_boxes}
def _take(self, q, frame_id, timeout=10.0):
while True:
data = q.get(timeout=timeout)
if data.frame == frame_id:
return data
if data.frame > frame_id:
raise RuntimeError("传感器帧号超前，同步异常")
# ---------------- 清理 ----------------
def cleanup(self):
for c in self.walker_ctrls:
try: c.stop()
except Exception: pass
if self.walker_ctrls:
self.client.apply_batch([carla.command.DestroyActor(c) for c in self.walker_ctrls])
self.walker_ctrls.clear()
for s in list(self.sensors.values()) + [getattr(self, "lidar", None)]:
if s is None:
continue
try: s.stop()
except Exception: pass
if self.actors:
self.client.apply_batch(
[carla.command.DestroyActor(a) for a in self.actors if a])
self.actors.clear()
self.sensors.clear()
self.queues.clear()
if self._orig:
self.world.apply_settings(self._orig)
try: self.tm.set_synchronous_mode(False)
except Exception: pass
def main():
ap = argparse.ArgumentParser()
ap.add_argument("--scenes", type=int, default=3)
ap.add_argument("--frames", type=int, default=100)
ap.add_argument("--npc", type=int, default=40)
ap.add_argument("--walkers", type=int, default=30)
ap.add_argument("--out", default="./dataset")
ap.add_argument("--towns", nargs="+",
default=["Town03", "Town05", "Town10HD"])
args = ap.parse_args()
os.makedirs(args.out, exist_ok=True)
scene_infos = []
for si in range(args.scenes):
town = args.towns[si % len(args.towns)]
weather = WEATHER_PRESETS[si % len(WEATHER_PRESETS)]
scene_name = f"scene_{si:04d}"
print(f"\n[{si+1}/{args.scenes}] {scene_name} | {town} | {weather}")
collector = BEVDataCollector()
try:
collector.setup_scene(town=town, weather=weather, n_npc=args.npc,
n_walkers=args.walkers)
stat = collector.collect(
os.path.join(args.out, scene_name), args.frames)
scene_infos.append({
"name": scene_name, "town": town, "weather": weather,
**stat})
print(f" 完成: {stat['n_frames']} 帧, {stat['n_boxes']} 个框")
except Exception as e:
print(f" ✗ 场景失败: {e}")
finally:
collector.cleanup()
# 全局元信息
with open(os.path.join(args.out, "dataset_info.json"), "w") as f:
json.dump({
"scenes": scene_infos,
"categories": ["car", "pedestrian", "bicycle", "motorcycle"],
"camera_rig": CAMERA_RIG,
"lidar_cfg": LIDAR_CFG,
"image_size": [IMG_W, IMG_H],
"fps": FPS,
"pc_range": PC_RANGE,
}, f, indent=2)
total_f = sum(s["n_frames"] for s in scene_infos)
total_b = sum(s["n_boxes"] for s in scene_infos)
print(f"\n采集完成: {len(scene_infos)} 个场景, "
f"{total_f} 帧, {total_b} 个标注框")
print(f"输出目录: {args.out}")
if __name__ == "__main__":
main()再次重跑：
python collect_bev_dataset_zhuche.py --scenes 1 --frames 50 --npc 60 --walkers 40 --towns Town10HD --out ./dataset_v3
python check_frame.py ./dataset_v3/scene_0000 --frame 20执行结果：
(ad) leoking@leoking-desktop:~/carla/work/courses/M2$ python collect_bev_dataset_zhuche.py --scenes 1 --frames 50 --npc 60 --walkers 40 --towns Town10HD --out ./dataset_v3
[1/1] scene_0000 | Town10HD | ClearNoon
加载地图 Town10HD ...
生成 60 辆 NPC
生成 37 个行人
25/50 帧, 平均每帧 10.7 个框
50/50 帧, 平均每帧 11.5 个框
完成: 50 帧, 577 个框
采集完成: 1 个场景, 50 帧, 577 个标注框
输出目录: ./dataset_v3

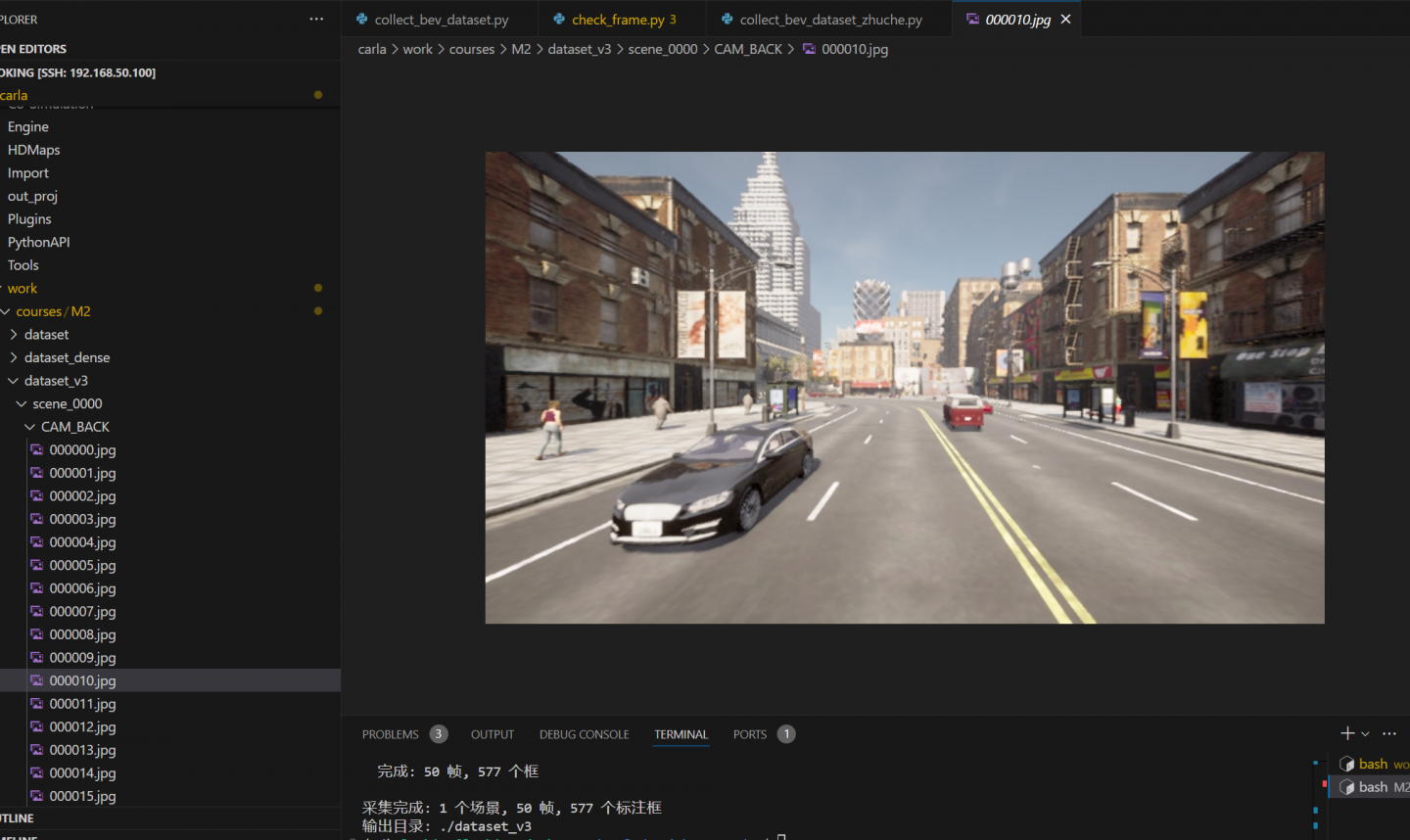

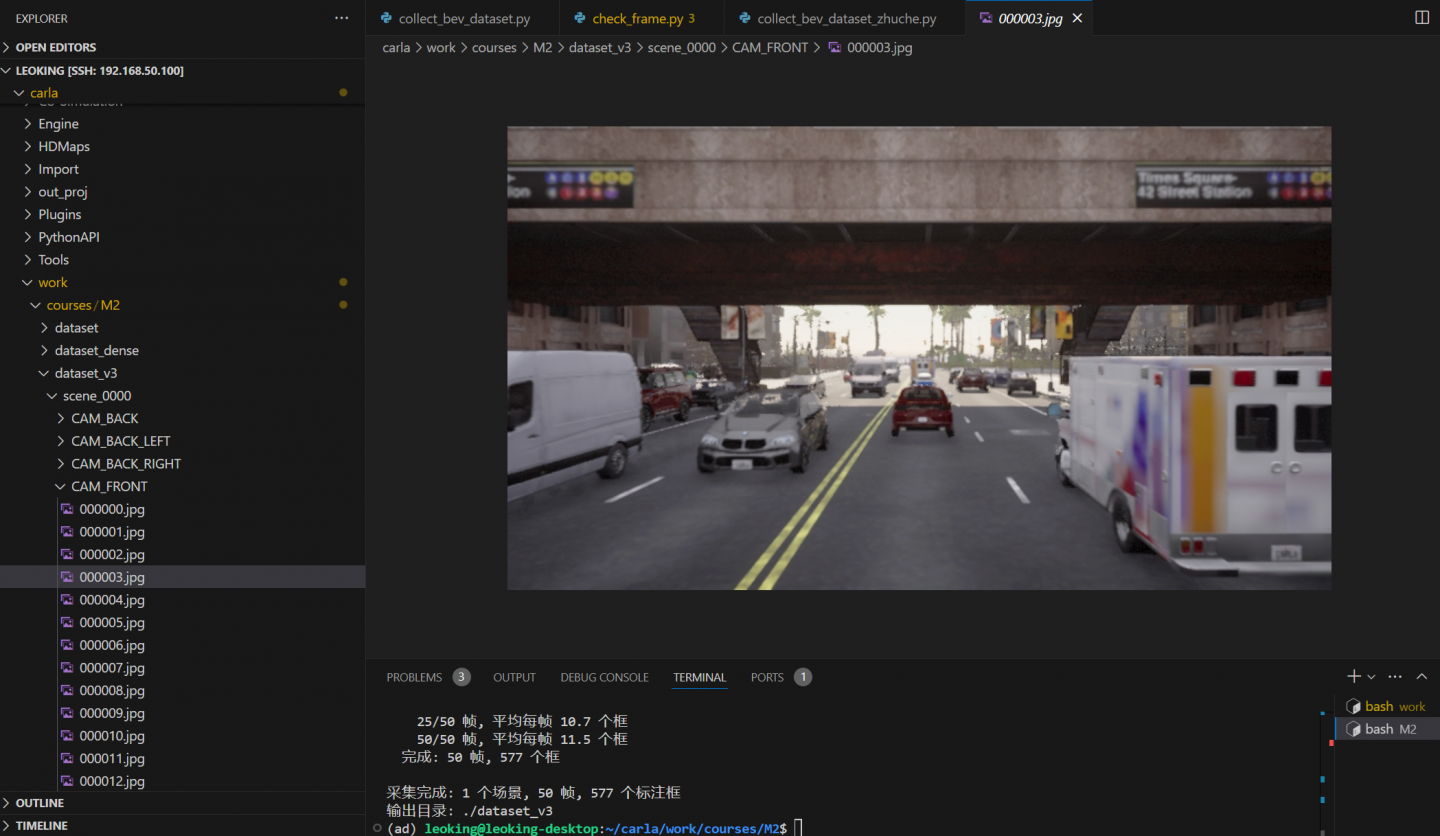

(ad) leoking@leoking-desktop:~/carla/work/courses/M2$ 可以看到这次生成了很多车：
check:
(ad) leoking@leoking-desktop:~/carla/work/courses/M2$ python check_frame.py ./dataset_v3/scene_0000 --frame 20
第 20 帧：12 个框，其中 6 个落在 CAM_FRONT 画面内
整个场景各类别框数： {'car': 574, 'motorcycle': 3}
⚠ pedestrian 为 0：检查是否生成了这类目标（行人需要 --walkers）
⚠ bicycle 为 0：检查是否生成了这类目标（行人需要 --walkers）
每个框内激光点数：最少 6，中位数 91
图片已保存到 ./dataset_v3/scene_0000/_check
(ad) leoking@leoking-desktop:~/carla/work/courses/M2$ python check_frame.py ./dataset_v3/scene_0000 --frame 16
第 16 帧：12 个框，其中 7 个落在 CAM_FRONT 画面内
整个场景各类别框数： {'car': 574, 'motorcycle': 3}
⚠ pedestrian 为 0：检查是否生成了这类目标（行人需要 --walkers）
⚠ bicycle 为 0：检查是否生成了这类目标（行人需要 --walkers）
每个框内激光点数：最少 5，中位数 61
图片已保存到 ./dataset_v3/scene_0000/_check
(ad) leoking@leoking-desktop:~/carla/work/courses/M2$ bev_000020.png 帧：
为者常成，行者常至
自由转载-非商用-非衍生-保持署名（创意共享3.0许可证）
